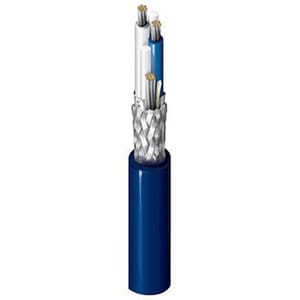

3072F
Part Number
3072F
Attributes
No. of Cond.
2
Approx LBS/MFT
69
AWG Size
18
Color Code Chart
Natural, Blue
Cond. Material
Tinned Copper
Conductor Stranding
7/26
Dielectric (in)
0.192
Dielectric Material
Flame-Retardant Polyolefin (F-R PO)
Jacket Material
Sunlight-Resistant Polyvinylchloride (PVC)
Max. Temp
75C
Min. Temp
-40C
NEC Type
CMG/ITC/TC/PLTC
No. of Strands
7
Nom. Cap. (pF/ft)
19.5
Nom. DCR of Cond.
6.9O/M'
Nom. DCR of Shld.
3.2O/M'
Nom. Dia. of Cond.
0.046
Nom. Imp.
78
Nom. O.D. (in)
0.3240
Shield
Overall Braid and Foil Shield
Shield Coverage
100%/55%
Shield Material
Beldfoil/Tinned Copper Braid
Strand Size
26
UL Style
TC
Voltage
600
